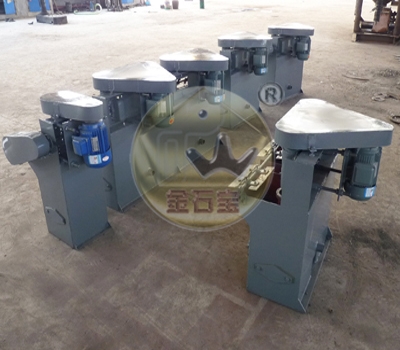

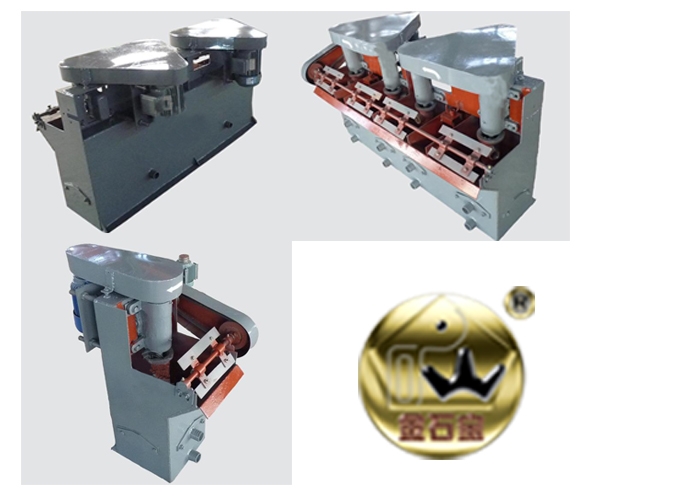

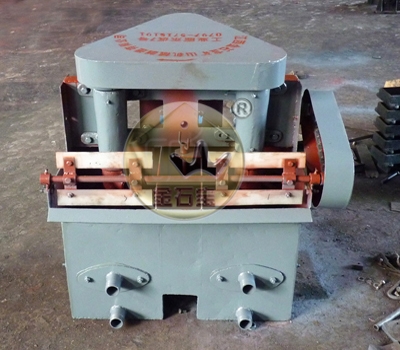

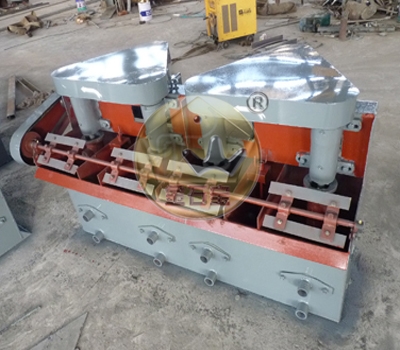

實驗室用39立升浮選機適于實驗室浮游方法進行礦物選別及用于選廠投產前半工業實驗性之用。

一、概述

實驗室用39立升浮選機適于實驗室浮游方法進行礦物選別及用于選廠投產前半實驗性之用。此浮選機可以為單槽式，也可以是多槽組合起來成為連續性浮選機，槽數則必須為偶數，自兩槽到十槽，根據用戶要求可為左式或右式浮選機。

一、 結構說明

實驗室用39立升浮選機，乃系葉輪式機械浮選機，由以下主要部分組成即：

（1）、槽體部分，以鋼板焊接制造的槽1，其中利用葉輪攪拌同時對礦漿進行沖氣；為了調正槽內漿液面及被刮出泡沫層的厚度，利用兩槽壁板制成中間槽15，其中安裝礦漿液面調節器5，在槽內罩蓋14上面安裝孔板17，用來防止礦漿的混亂運動對泡沫區的影響，同時也可以防止脈石被機械帶到精礦中去。并且在槽體部置有襯盆6，防止磨損槽底，襯盆可以更換，槽底外布置了有排礦口8，清洗時放水之用。礦漿流經壁板上的溢流口流進中間槽15和尾槽3，中間槽的下部與槽壁下部罩蓋14的導管進入下一個槽中，這樣可以繼續流經，浮選機的槽數全部，從給礦槽3流入，由尾礦1的排礦口8排出，槽體下部的前后置有進礦口16，便于改變工藝流程。

（2）、葉輪系統是安裝在浮選槽中間位置上，葉片向上成經向排列的盤狀葉輪9，固定在葉輪軸10的下端繞豎軸管12，管上端位于漿石和泡沫層之上，下端支承在置蓋14上，當葉輪旋轉時，沿豎管12可自由的吸入大量空氣，在置蓋14下面固定著防護盤4，防護盤與葉輪之間間隙大小與吸入空氣量有關，其間隙不超過3毫米，間隙過大時，更換磨損的防護盤或適當調整之。豎管12上的孔用來循環礦漿，并礦漿與空氣很好的攪拌在一起，葉輪軸上部裝在軸承殼內的滾動軸11中旋轉，軸承殼裝在橫梁7上，軸的頂端固定著皮帶輪，通過三角帶接通電動機18轉動，調整三角帶的緊張度，由螺母19來實現。
