干式磁選機
特點?
1.結構緊湊?
2.性能穩定
3.安裝簡易，使用維護方便。
一、 概述
本機系干式強磁磁選機。使用于鈦鐵礦、稀土礦、鉻鐵礦、鎢、錫鐵礦、鈮、鉭、鋯英石、金紅石、獨居石、紅柱石、石榴石、蘭晶石、長石、石英等各種有磁性的差異的金屬礦物的選別或非金屬礦物除鐵。
二、 結構
主機由給礦裝置、弱磁滾筒、傳動部分、物料輸送裝置、磁盤、電磁系統、機架等組成。電控部分由電源、控制、整流、工作指示等元件組成。

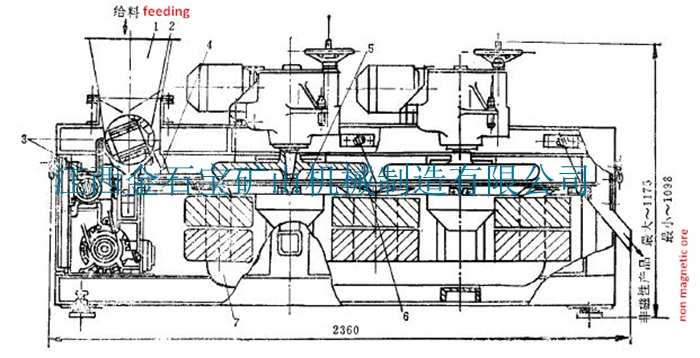

1、料倉; 2、料缸; 3、 強磁物料斗; 4、篩槽; 5、振動槽;6、勵磁控制箱; 7、磁機盤
三、工作原理
三盤電磁選機適用于多種強磁性混合礦石的分離，根據不同礦物的磁性實現礦物分離。通過調整勵磁電流水平，可以形成不同強度的磁碟，并對不同的磁感應強度進行調整，達到不同的磁感應強度，完成不同礦物的分離。
四、技術參數
|
型號規格 |
單位 |
PC3-500 |
PC3-600 |
PC3X-600（A、B型） |
|
磁場強度 |
毫特 |
距帶面2毫米 |
距帶面2毫米 |
距帶面2毫米
盤齒2000豪特 |
|
磁盤數量 |
個 |
3 |
3 |
3 |
|
磁盤直徑 |
毫米 |
500 |
600 |
600 |
|
磁盤轉速 |
轉/分 |
25-40 |
22-38 |
22-32 |
|
電源 |
千瓦 |
380四組三線 |
380四組三線 |
380四組三線 |
|
激磁線圈 |
組 |
4 |
4 |
4 |
|
配用電機 |
千瓦 |
Y112M-6，1.1 |
Y112M-6，1.5 |
Y112M-6，1.5 |
|
激磁功率 |
千瓦 |
1.5 |
1.6 |
1.6 |
|
線圈溫升 |
攝氏度 |
65 |
65 |
65 |
|
線圈額定電流 |
安培 |
1.1-1.8 |
1.2-1.9 |
1.2-2.2 |
|
使用定額 |
|
連續 |
連續 |
連續 |
|
供料寬度 |
毫米 |
210 |
300 |
300 |
|
原料粒度 |
毫米 |
<2 |
<2 |
<2 |
|
處理量 |
公斤/時 |
100-500 |
120-800 |
80-800 |
|
外形尺寸 |
毫米 |
2800×800×1220 |
3250×900×1250 |
3150×900×1250 |
|
機重 |
千克 |
1900 |
2200 |
2300 |
