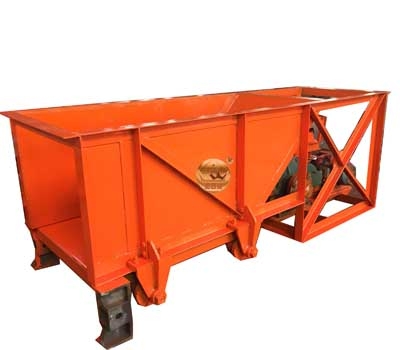

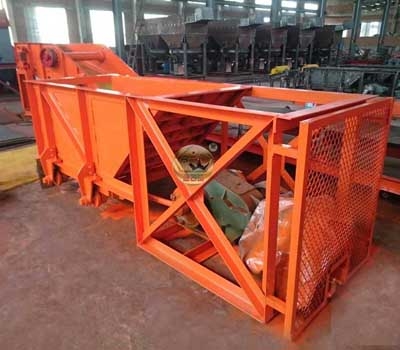

槽式給料機
一、用途
槽式給礦機可將塊狀物料由儲料倉輸送給受料裝置，廣泛運用于冶金、礦山、化工、建筑、選礦、煤炭等部門作為粗粒物料(原礦等)的一段破碎給料，適用于金屬、非金屬物料的短距離運輸，但不適宜輸送精礦粉及其他粉狀物料。
二、工作原理

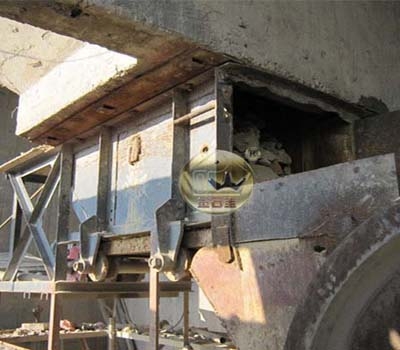

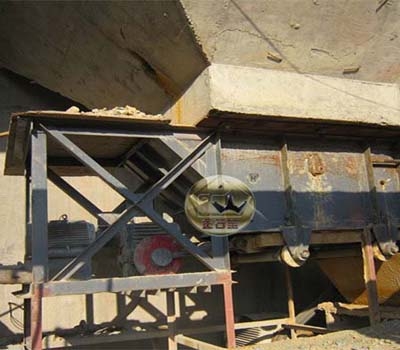

該機主要由以下幾個主要部件組成，電動機、減速機、聯軸器、偏心機構、漏板、槽架、滾輪等。該種設備一般安裝在料倉出料口下部，礦石落入槽體底部的漏板上，底部漏板設置在滾輪上，并通過偏心機構使漏板與雙出軸的減速機相連接，然后通過聯軸器與電動機相接。工作時，由電動機通過聯軸器帶動減速機，并通過偏心盤與設備在槽架底部和滾輪之間的漏盤一起做往復直線運動，從而完成均勻給料。
三、主要技術參數
|
型號規格 |
電機 |
給料粒度 (mm) |
槽底行程 (mm) |
處理量 (t/h) |
槽底往返次數/min |
外形尺寸 (mm) |
重量 (T) |
|
|
型號 |
功率 (kw) |
|||||||
|
400×400 |
Y90L-6 |
1.1 |
-100 |
- |
2.5～3 |
18.8 |
2350×725×625 |
0.64 |
|
600×500 |
Y112M-4 |
4 |
-200 |
0～50 |
10～50 |
38.9 |
2750×910×855 |
1.054 |
|
980×1240 |
Y132M-4 |
7.5 |
-350 |
25～75 |
20.7～69 |
23.7 |
3105×1280×1175 |
1.676 |
