訂貨說明

1. 訂貨時除注明型號數量外，必須提供浮選流程，提供一下內容：

①? 配置方案及給礦方式

②刮板傳動裝置的數量和傳動方式（右傳動，左傳動）。

③ 給礦箱，中間箱，原礦箱數量。

2. 出廠時不提供電機啟動裝置。

3. 匣板按生產廠圖紙生產，大型浮選機采用電動匣板。

一、 產品概述

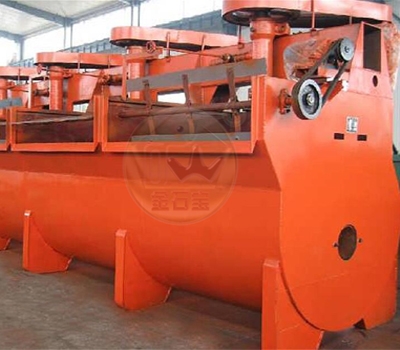

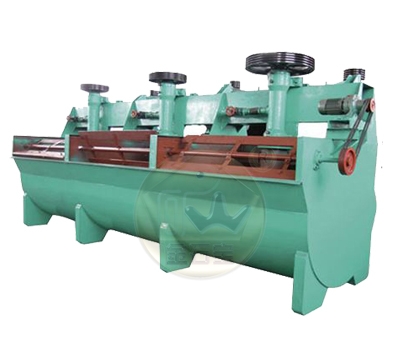

BF型浮選機主軸側掛在機架上，軸承體結構輕巧，安裝方便，垂直性好，葉輪截面圓錐形，定子呈放射狀，磨損較小，壽命長，攪拌力強?！?/span>U”形槽體減少了槽底積礦，主軸部件輕，定子安裝在槽底上，安裝方便。裝機功率小，節能；充入壓縮空氣，氣泡分散均勻，泡沫穩定，礦粒懸浮性好，回收率高?？蓮V泛用于有色金屬、黑色金屬和非金屬礦物的選別，適合于大、中型浮選廠的粗選和掃選作業。

該產品分為單槽、雙槽、三槽、四槽、五槽、六槽等幾個單元。

無自吸礦漿和空氣能力，礦漿流動需階梯布置，泡沫返回靠泡沫泵。

二、工作原理

從鼓風機送來的低壓空氣,經槽上的風梁,由進風管進入軸承體的內腔,然后轉入中空軸,礦漿與空氣經葉輪攪拌,并與定子板沖擊,使空氣形成徽小的氣泡,與礦漿成為棍合體—礦化氣泡.然后氣泡上升到泡沫德定區,經過富集過程,泡沫從滋流堰自滋出,進入泡沫抽。然而也有一部分礦漿向葉輪下部滋出,再經葉輪攪拌,重新混合再礦化,礦化的氣泡就再上升到泡沫穩定區,同時也有一部分礦漿流向下一槽,直到最終成為尾礦。

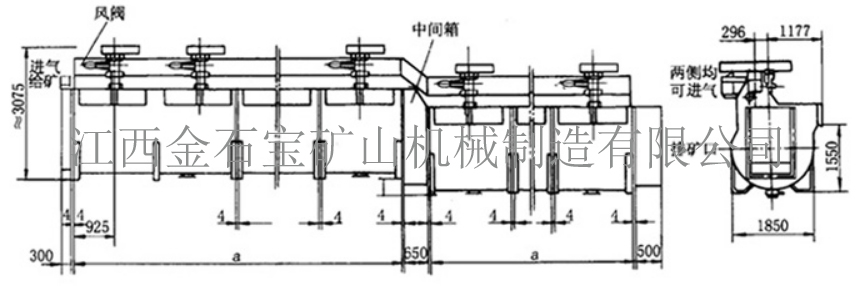

BF4型浮選機外形尺寸

三、 主要技術參數

型號	槽體容積 (m3)	轉子速度 (r/min)	風壓（Mpa)	處理量（m³/min)	電動機型號功率	內部尺寸	單槽重量
BS-K2.8	2.8	248	0.015	0.4~3	Y160M₂-8/5.5	150015501350	1740
BS-K4	4.0	210		0.5~4	Y160L-8/7.5	185018501550	2568
BS-K8	8.0	180		1.0~8.0	Y180L-6/15	235023501950	4539
BS-K16	16.0	160		2.0~15.0	Y250M-8/30	280028002400	8131
BS-K24	24.0	154		7~20	Y280S-8/37	320032002800	11107
