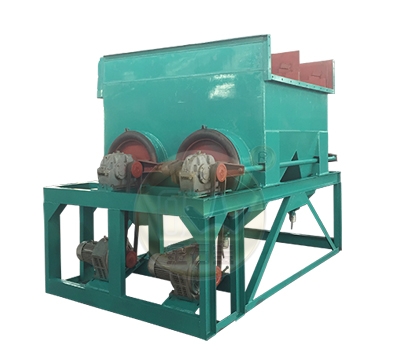

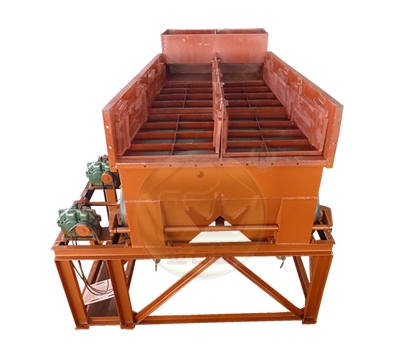

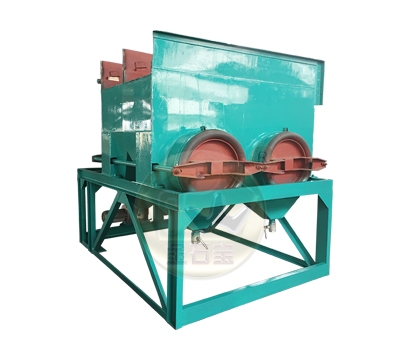

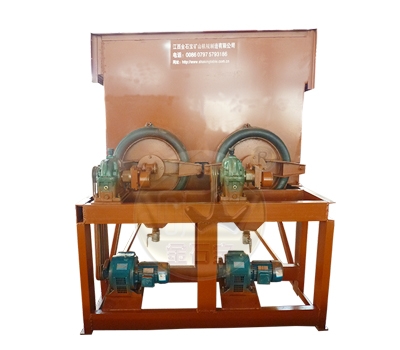

梯形跳汰機

1.設備簡單、易維護；

2.適用范圍廣，廣泛用于選別金、鎢、錫、鐵、錳、鈦等礦物；

3.處理量大，分選效率高，常作為作為粗選或精選使用；

產品概述

跳汰機是現代重選設備之一。由于其處理能力大，選別粒度范圍廣，維護簡單，作為粗選或精選，被廣泛用于選別金、鎢、錫、鐵、錳、鈦等礦物。2LTC6109-8T梯形跳汰機的隔膜垂直地安裝在跳汰室篩板的側壁上，按隔膜運動方向區分，與礦流運動方向垂直成為橫向側動隔膜跳汰機。由于隔膜設置在槽體的外壁，又稱側動外隔膜跳汰機，按跳汰室水平面形狀也稱梯型跳汰機。

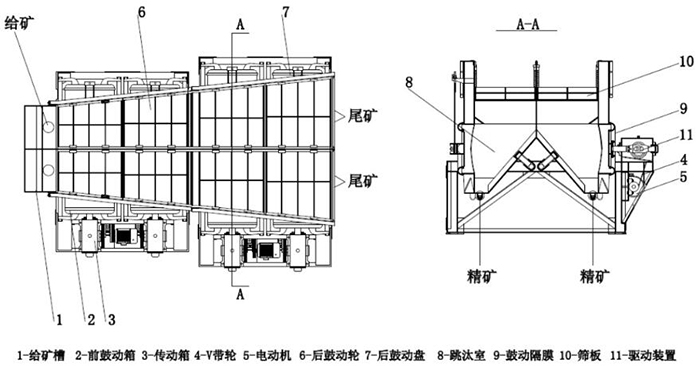

產品結構

2LTC6109-8T梯形跳汰機，該機橫截面為梯形，沿著礦流方向由窄變寬，礦漿流速逐漸減緩，特別有利于細粒重礦物回收。整機由8個跳汰室組成，分成兩列，每列4室，各室沖程沖次可單獨調節，組成不同的跳汰制度。該跳汰機的的兩列1-4室與5-8室中間隔斷，用螺栓連接起來形成一個整體。結構為可拆卸形式。以便于運輸和搬運。其結構 簡單，維修方便，運轉穩定，已在金、鎢、錫、鐵、錳、鈦等重選廠廣泛應用。

技術參數

結構形式	雙列側動梯形外隔式
跳汰室數	8室
跳汰室規格	一室給入端單列寬600mm
	四室排料端單列寬1000mm
	每室長900mm
跳汰面積	總面積 5.76m2
	一室 0.585m2 二室 0.675m2
	三室 0.765m2 四室 0.855m2
隔膜沖程	10-50（可調）
隔膜沖次	0-310次/分（無極調速）
給礦粒度（重礦物）	5mm
生產能力	10-20噸/時
用水量	50-100噸/時
電機功率	2.2KW*4（調速電機）
設備總重	4650KG
外形尺寸	440030602700

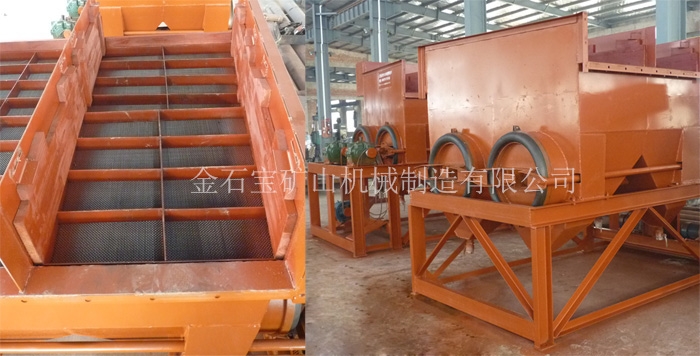

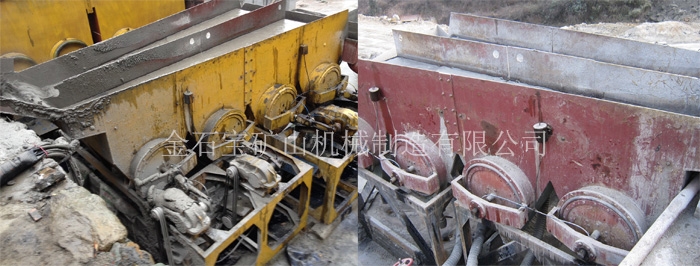

礦山現場
